模块式水陆平台垫层
模块式水陆平台：
模块式水陆平台（可定制） 模块式水陆平台（样品）
展开全部
收起
产品详情
模块式水陆平台
Modular surface and land platform
PVC材质防滑 安装安全护栏 任意高度 环保美观
品质认证
Quality certification
什么是好的泳池垫层
用真实检测报告来证明
品质检测
通过国家体育用品监督检查中心权威认证，质量有保障
ISO体系认证
通过国家体系认证品监督权威认证厂家，品质有保障
垫层款式详细介绍
Cushion style details
模块式水陆平台是为了保障游泳者的安全、解决游泳馆现在困境而设计的专项产品.
主要针对协调比赛与平时对外开放，以及培训学员之间的需求.
任何不同规格的泳池都可以根据客户需求将深水区垫至浅水区，
彻底排除对各年龄段游泳训练者的安全隐患.
即达到了全面健康的目的，同时提高了游泳馆的经济效益.
1、游泳池垫层材质：环保型特殊配方
改性环保工程PP材质、ABS材质两种
横梁材质：SMC
立柱材质：PVC
拉杆材质：PVC
2、横梁规格68mm×68mm，双锥圆型，壁厚5mm，立柱规格60×60mm方管，壁厚2.8mm；
配合固定A型专用固定器。拉杆规格：直径40mm支撑杆壁厚2mm；配合支撑杆专用连接插销。
框架结构:横向拉筋间距≤1250 mm，纵向拉筋间距标准500 mm，承重立柱、横梁多了43%，
称重更强，结构更稳定，优于国标要求。可随意切割尺寸，适用于各种泳池。
68×68 mm整根横梁无需钻孔，配合卡件使用，操作更方便。横梁转轴式设计，可做90度以内
任意角度斜坡。可水下拆装，水下安装，即装即用，操作简单。
3、面板模块化设计，安装更加方便快捷，模块面板规格长530 mm×宽500 mm，厚50 mm，
壁厚5mm表面砖石防滑纹，单块通水孔88个，孔距98 mmX6mm，流通性顺畅，
间隙为6mm优于国标标准。面板横向、纵向镂空防滑条，表面皮革纹图案，防滑效果更棒，
循环系统更加顺畅，池底不易藏污纳垢，可随意掀开任意一块清洁池底，彻底解决了垫层底部难清理的现状。
斜坡与平面交接位置的阴阳角，圆滑无锋面.整体垫层的面层中，任何部位缝隙≤7.8mm，
彻底杜绝安全隐患，面板与横梁固定直接卡紧，取消传统卡扣连接方式，更加方便安装与拆卸。
垫层角间距符合或优于我国最新国家标准GB/T 28939-2012。垫层立柱间距:纵向50 cm，
横向1250 cm优无县标要求，面层可任意切割，满足各类非标池的正常安装。
4、可加装软质改性PVC材质防滑面层，任意拼接各种标志及图案造型，
颜色艳丽多彩，脚感更加舒适。
5、安全护栏:可正常安装安全护栏，预防恶性事故的发生
6、运输:框架型材最长尺寸2.5米，面层最大尺寸0.5米×0.5米，大大减少了运输及中转成本。
7、可以水下拆装，水下安装，即装即用，操作简单

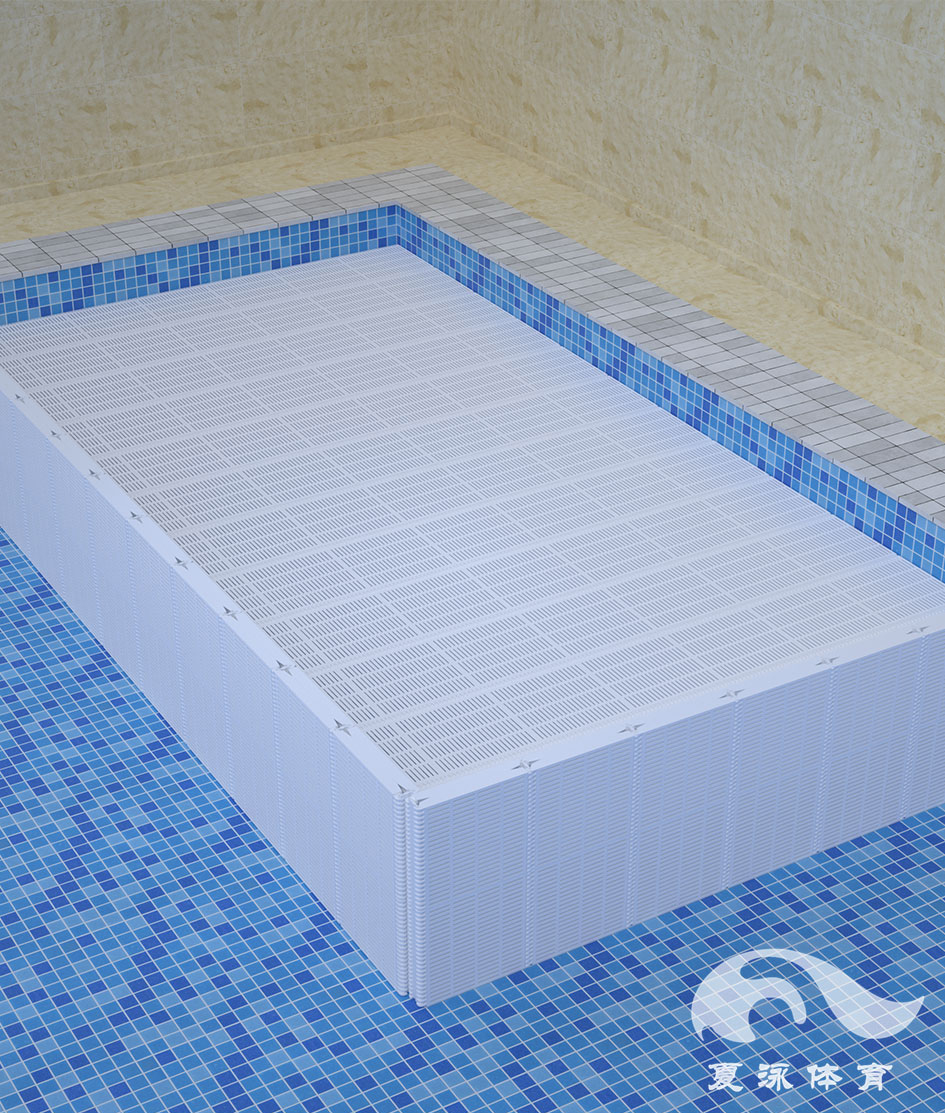

产品展示
Product display
安装说明
Installation instructions
一：底座的安装
二：立腿的安装
三：三角卡扣的安装
四：横梁固定扣的安装
五：横梁的安装
六：面板的安装
七：面板和横梁固定扣的固定螺丝安装
安装完成
产品参数
Product parameters
模块式水陆平台
规格型号及简要说明
1.模块面板规格：长530mm×宽500mm，厚50mm壁厚5mm ABS材质，表面砖石防滑纹，
单块通水孔88个,孔距98mmX6mm，流通性顺畅，间隙为 6mm优于国标标准。
2.横梁规格：68mm×68mm，双锥圆型 壁厚5mm；SMC材质
3.立柱规格：60×60 方管，壁厚2.8mm；PVC材质
4.拉梁规格;500mmx60mmx25mm,壁厚;2.8mm
5.固定安装座规格：100x56mmx67mm A型专用防限阻固定器，PP材质
6.拉杆规格：直径40mm支撑杆壁厚2.0mm；PVC材质 配合支撑杆专用连接插销
7.圆套筒规格：40.2mmx29mm.壁厚:2.5mm，PC材质配合支撑杆专用连接插销
8.三通连接件规格：131mmx*131mmx94mm,壁厚：3mm PP材质，
带有固定吸盘池底不移位，整体结构更稳。
9.三角卡扣规格：60mmx60mm,壁厚：2.5mm，ABS材质
10.平护板规格：158mmx60mm,壁厚：3.0mm，ABS材质
11.连接螺栓：316不锈钢螺栓；
9、垫层间距：符合或优于我国最新国家标准GB/T28939-2012。垫层立柱间距：
纵向 50cm，横向 1050cm；
10、垫层成品表面平整光洁，无明显伤痕、凹凸、裂纹等缺陷，垫层板面具有防滑纹路；
11、垫层全部材料为全新原生料加工的、从未使用过的食品级ABS材料；
12、垫层板面具备防磨损并符合国际泳联规定的黑色泳；
13、垫层成品板面与横梁连接，保证垫层板面不移位、不晃动，垫层面板间隙为 6mm，
确保泳池水循环畅通和未成年人安全，符合国家标准 GB/T28939-2012；
14、垫层成品的横梁与立柱有防止面板滑动的专用连接卡座，
垫层立柱与纵横撑使用防止垫层支架扭动的专用稳固件；
15、垫层结构设计合理、稳固、安全；
16、垫层任意平米位置承载力大于500kg。
垫层护栏
1、横梁规格：60mm×60mm 异型方管，壁厚：2.5mm；PVC材质
2、立柱规格：60mm×60mm方管，壁厚2.5mm；PVC材质
3、拉杆规格：60mm×60mm方管，壁厚2.5mm；PVC材质
4、竖杆规格：直径40mm圆管，壁厚：2mm；，PVC材质
5、三角卡扣规格：60mmx60mm,壁厚：2.5mm ，ABS材质
6、圆套筒规格：40.2mmx29mm.壁厚:2.5mm ，PC材质
7、平护板规格：158mmx60mm,壁厚：3.0mm，ABS材质
8、连接螺栓：316不锈钢螺栓；
